Библиотека CADBase для FreeCAD

Библиотека CADBase

Библиотека CADBase (CADBase Library) — это мост между FreeCAD и платформой CADBase, который добавляет к локальному проектированию преимущества облачного проектирования:

1. ✓ Доступность — работайте с проектами с любого устройства.
2. ✓ Хранилище проектов — синхронизация FreeCAD с облачным хранилищем.
3. ✓ Работайте в команде — параллельная разработка компонентов и модификаций.
4. ✓ Безопасность — надёжное хранилище и эффективное управление версиями.
5. ✓ Библиотека компонентов — используйте готовые детали с моделями для FreeCAD.

Сохраняйте проекты через дополнение CADBase Library для FreeCAD и получайте доступ к компонентам с любого компьютера.

Наборы файлов на платформе CADBase

Концепция наборов файлов

Наборы файлов организуют данные по программам внутри модификации компонента. Например, конструктор работает с набором FreeCAD, а документация прикрепляется непосредственно к модификации.

Ограничений на хранение данных в наборе нет — можно загружать любые файлы.

Специализация наборов

• FreeCAD — чертежи, модели и ресурсы для проектирования в FreeCAD.
• Прочие наборы — файлы из различных САПР и программного обеспечения.

Как работает дополнение

Дополнение создаёт иерархию папок компонентов и синхронизирует только файлы набора FreeCAD. Это позволяет команде работать параллельно в разных приложениях без конфликтов версий.

Установка и настройка

Установка через Менеджер дополнений FreeCAD

Это самый простой способ установкиCADBase Library:

Настройка

Первый запуск и настройка

После перезапуска FreeCAD:

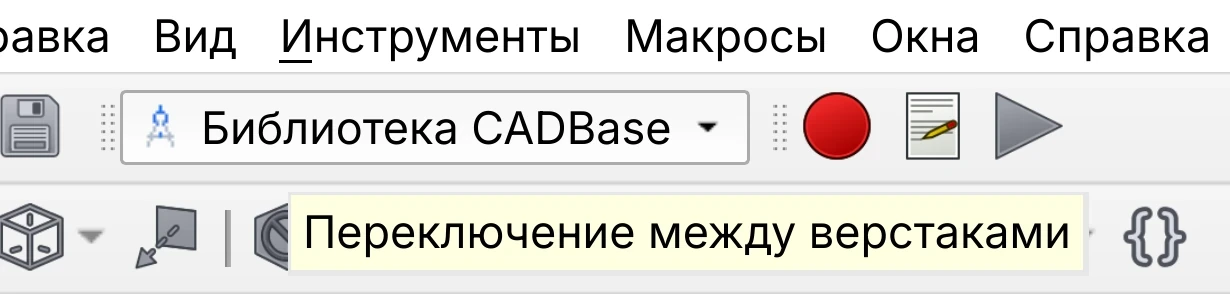

1. Выберите верстак Библиотека CADBase.
2. Укажите папку для локальной библиотеки.
   Ваши компоненты из CADBase будут доступны в этой папке.

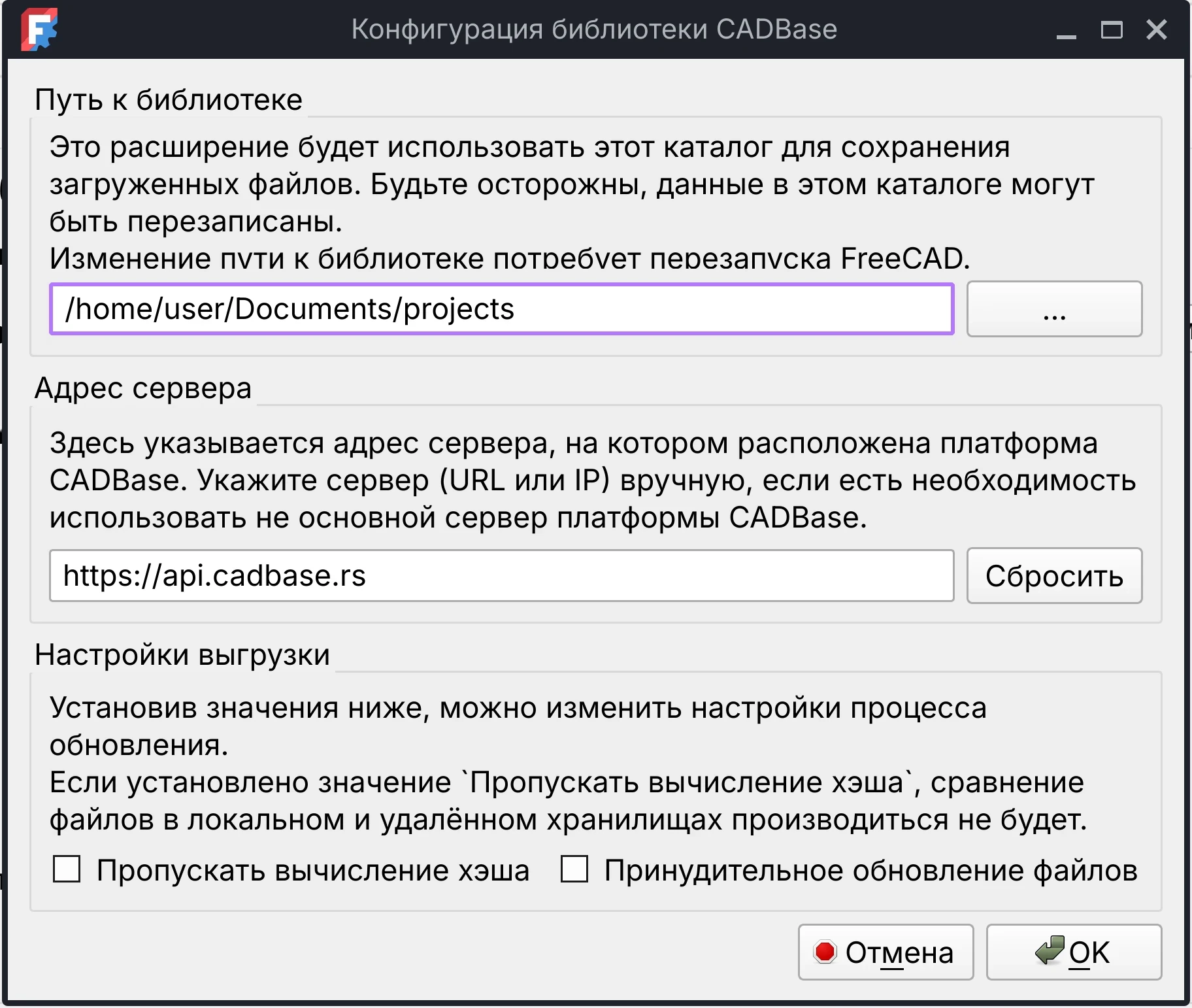

Конфигурация верстака

Чтобы открыть окно Конфигурация библиотеки CADBase:

1. В окне Библиотека CADBase перейдите на вкладку Опции.
2. Нажмите кнопку Настройки.

Настройка пути библиотеки

Укажите папку на вашем компьютере, в которой будет храниться локальная библиотека компонентов.

Важно:

Изменения вступят в силу после перезапуска FreeCAD. При изменении пути существующие файлы не переносятся автоматически.

Адрес сервера

Укажите URL или IP-адрес сервера CADBase для подключения.

Для возврата настройки в значение по умолчанию, достаточно нажать Сбросить.

Параметры загрузки

Настройте логику работы с облачным хранилищем:

Пропускать вычисление хеша
Загружает только новые файлы, не проверяя изменения в существующих.

Принудительное обновление файлов
Обновляет все файлы в облаке, игнорируя проверки.

Примечание:

Эти настройки влияют только на отправку данных в облако. При скачивании файлы никогда не перезаписываются автоматически.

Авторизация на платформе CADBase

Для работы с облачным хранилищем необходимо получить токен доступа:

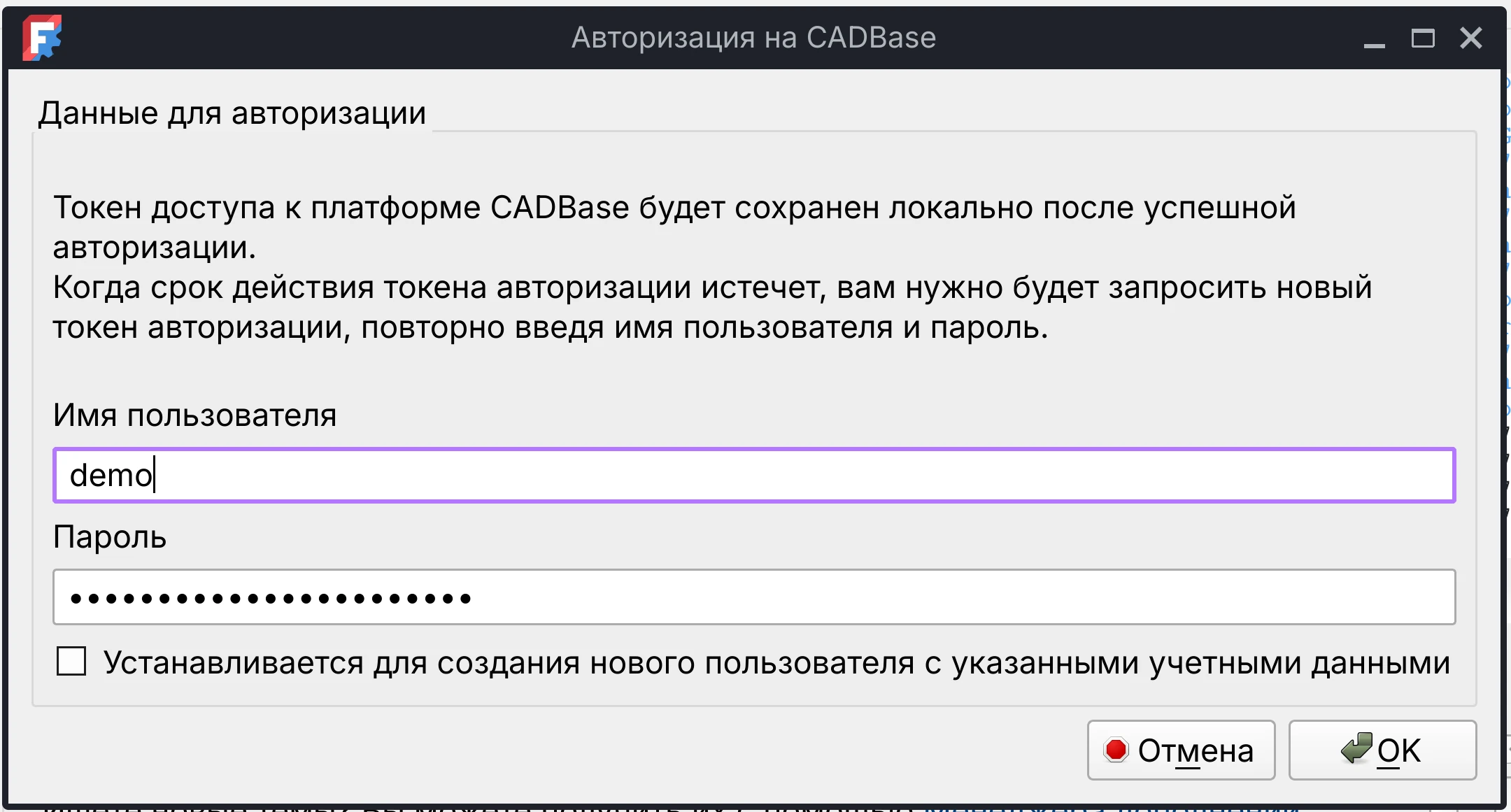

1. Нажмите кнопку Авторизация в окне Библиотека CADBase.
2. В открывшемся окне введите:
   • Имя пользователя (ваш логин)
   • Пароль
3. Для новых пользователей: отметьте Устанавливается для создания нового пользователя....
4. Нажмите кнопку OK для получения токена.
5. Дождитесь завершения авторизации.

Данные авторизации будут сохранены — при следующих запусках FreeCAD ввод пароля не потребуется.

Обновление токена: повторите шаги 1 и 4.

Проверка работы

Навигация и управление

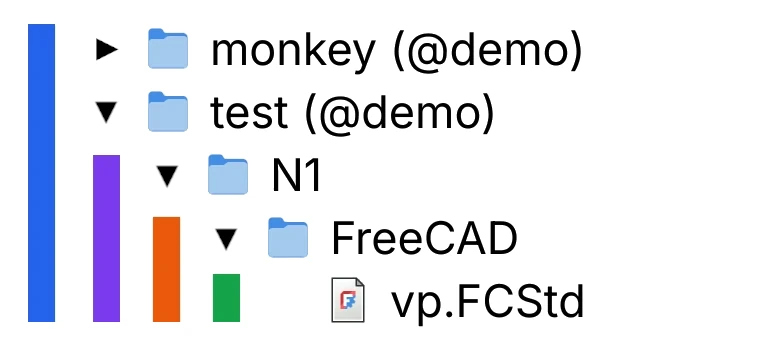

Структура локального хранения

1. Библиотека (синий блок) — корневой уровень, отображаются избранные и загруженные компоненты.
2. Компонент (фиолетовый блок) — на этом уровне отображаются модификации компонента.
3. Модификация (оранжевый блок) — на этом уровне отображаются наборы файлов в локальном хранилище.
4. Набор файлов (зеленый блок) — используемые через FreeCAD файлы.

Навигация в дереве библиотеки

Основные кнопки управления

Практическое применение

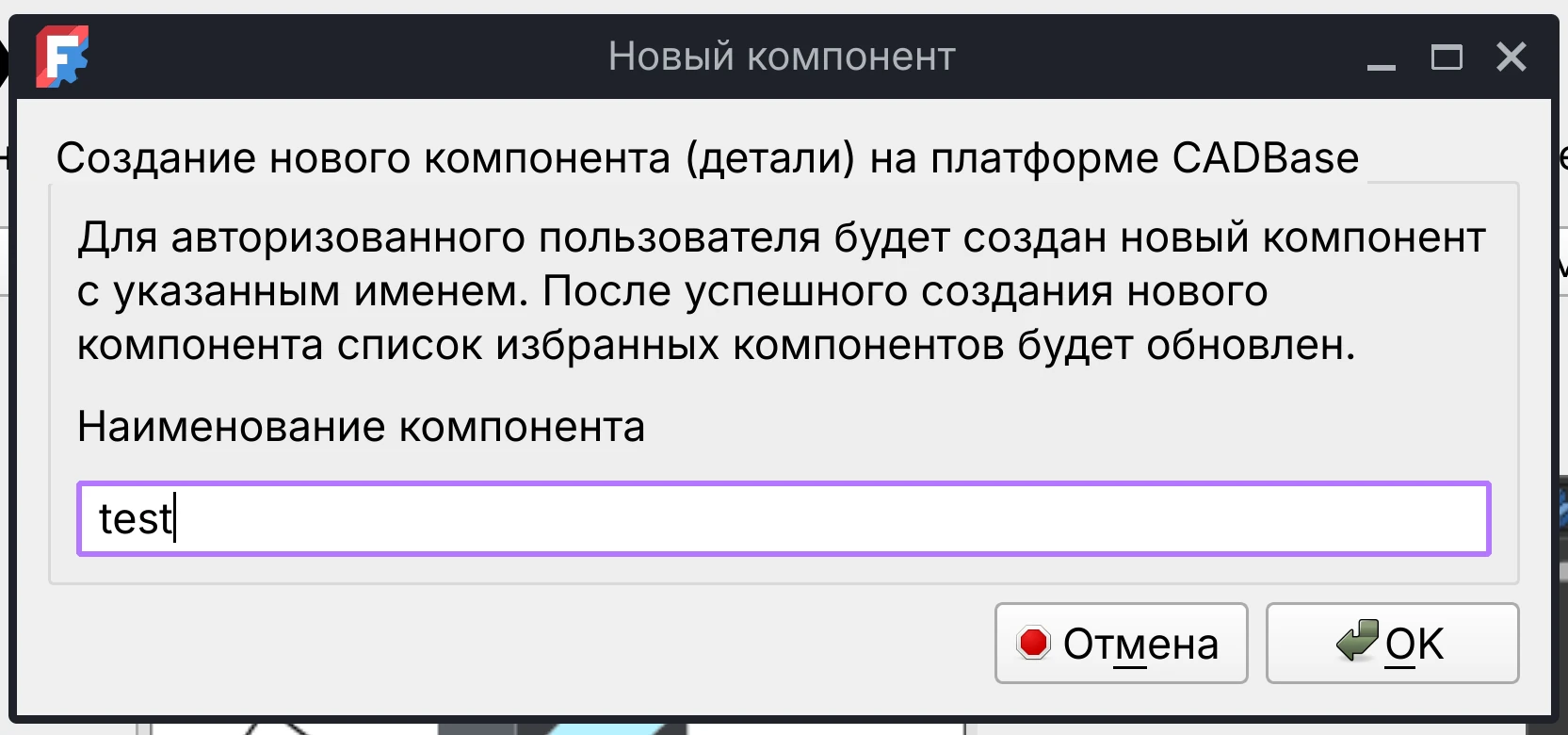

Создание нового компонента

Создание структуры компонента

Чтобы начать работу с компонентом, создайте структуру в локальном хранилище:

1. Найдите созданный компонент в дереве библиотеки.
2. Дважды нажмите на него.
   Система создаст папки модификации и наборов файлов.

Сохранение документа в наборе файлов

Свяжите документ с компонентом для дальнейшей синхронизации:

1. Откройте или создайте документ FreeCAD.
2. Сохраните его в папку набора файлов:
   Библиотека CADBase→Компонент→N1→📁FreeCAD

Примечание:

Файлы из этой папки будут загружаться в облако при отправке изменений.

Расположение папки FreeCAD

Отправка данных

Чтобы отправить изменения в облако:

1. Выберите модификацию с изменёнными файлами.
   Можно выбрать папку модификации или конкретно папку набора файлов FreeCAD.
2. Нажмите кнопку Выгрузить файлы.
3. Проверьте изменения в открывшемся окне:

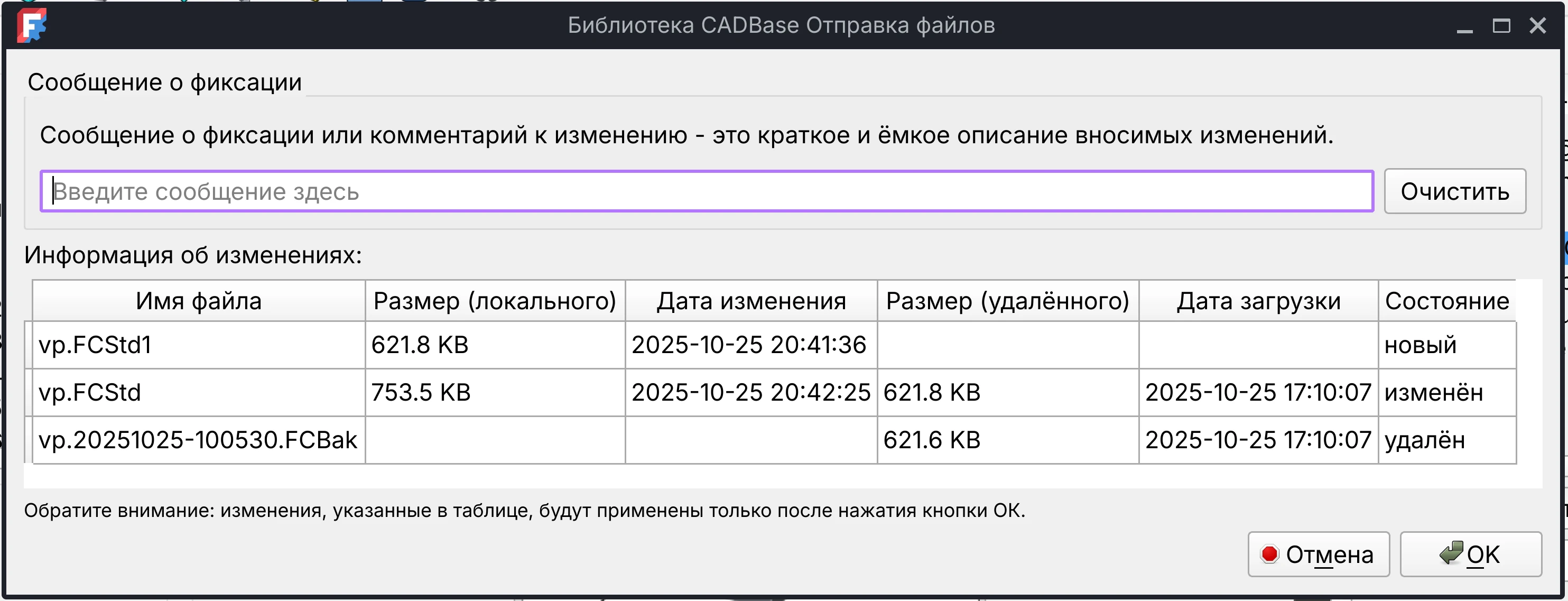

   Окно отправки файлов (пример)

   • новый — файл добавится в облако

   • изменён — файл заменит старую версию в облаке

   • удалён — файл удалится из облака
4. Добавьте комментарий к изменениям (необязательно).
   Поможет коллегам понять, что было изменено.
5. Нажмите OK для начала загрузки.
   Отправка изменений начнётся после нажатия кнопки.

Прогресс отправки можно отслеживать в панели Просмотр отчёта FreeCAD.

Замена локального файла

Если нужно загрузить свежую версию файла из облака:

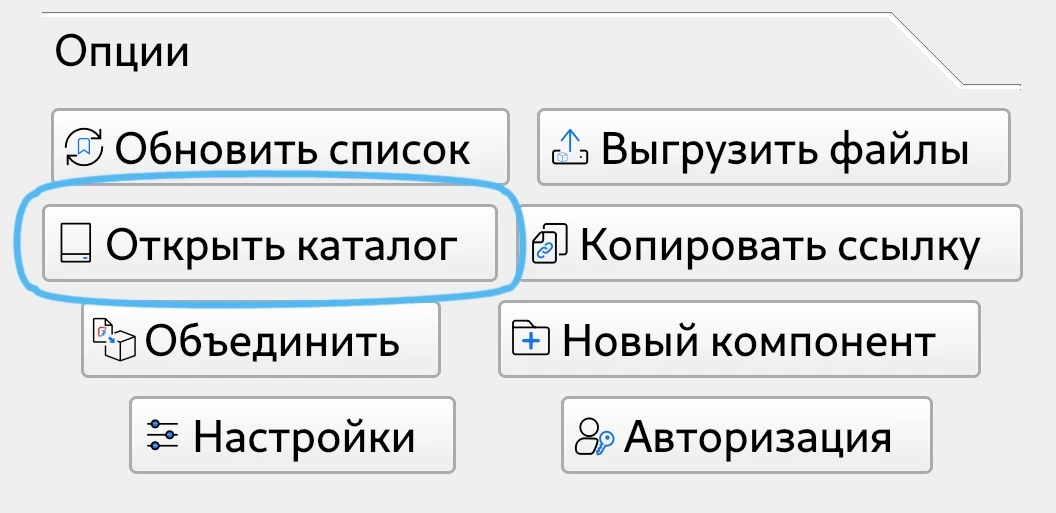

1. Найдите файл в дереве библиотеки и нажмите Открыть каталог.
2. Удалите файл в открывшейся папке.
3. Вернитесь в FreeCAD и дважды нажмите на папку набора файлов.
   Система загрузит актуальную версию из облака.

Когда это нужно?

Если файл был изменён в облаке другим пользователем или вы хотите откатить свои изменения.

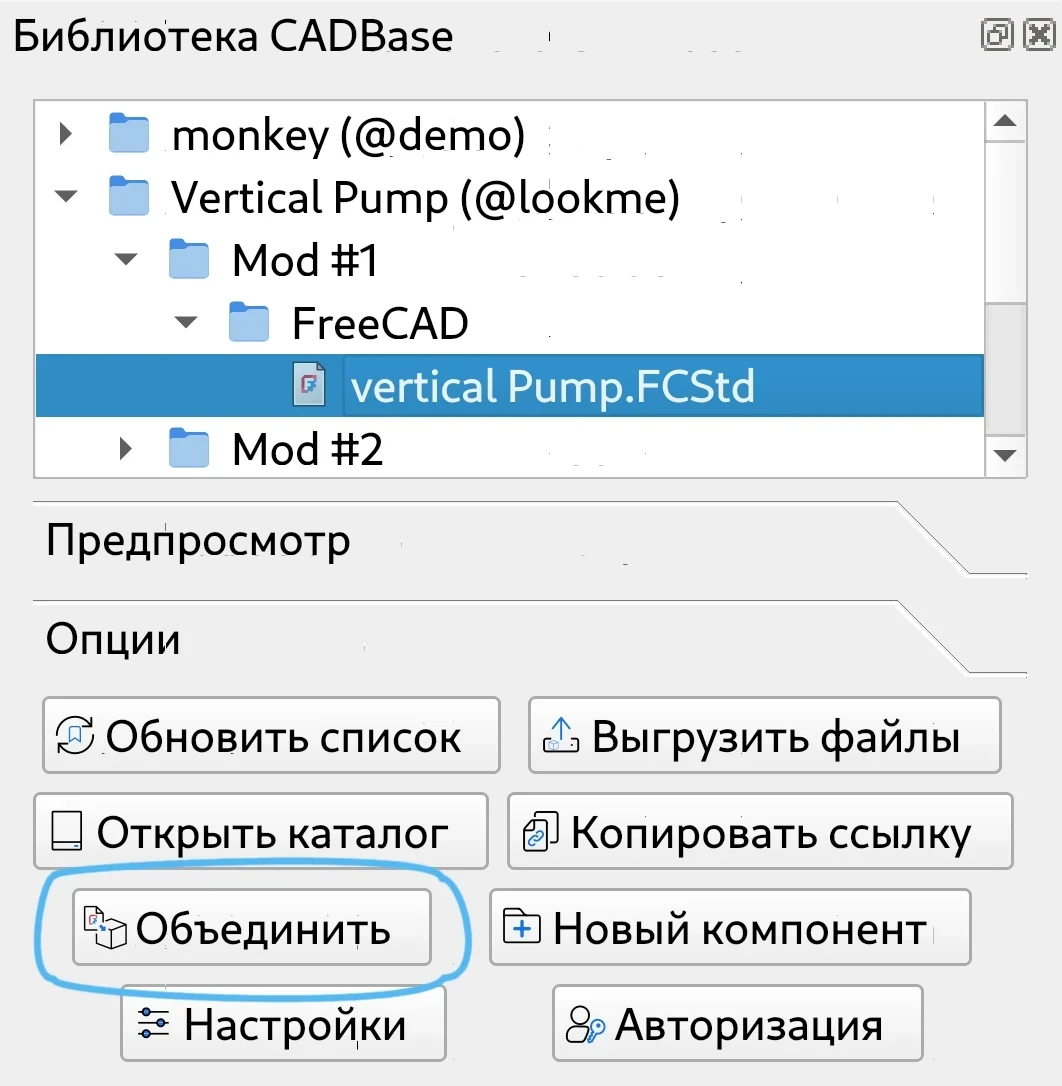

Импорт файлов в документ

Добавьте готовые детали и сборки в свой проект:

1. Найдите файл в библиотеке компонентов.
2. Нажмите Объединить или дважды кликните по файлу.
3. Модель появится в вашем документе.
   Как отдельный объект для редактирования.

Удобно для: сборок, использования стандартных деталей, работы над сложными проектами по частям.

Управление закладками

Закладки помогают быстро находить нужные компоненты. Управляйте ими на платформе CADBase:

1. Найдите компонент через поиск на CADBase.
2. Откройте страницу компонента.

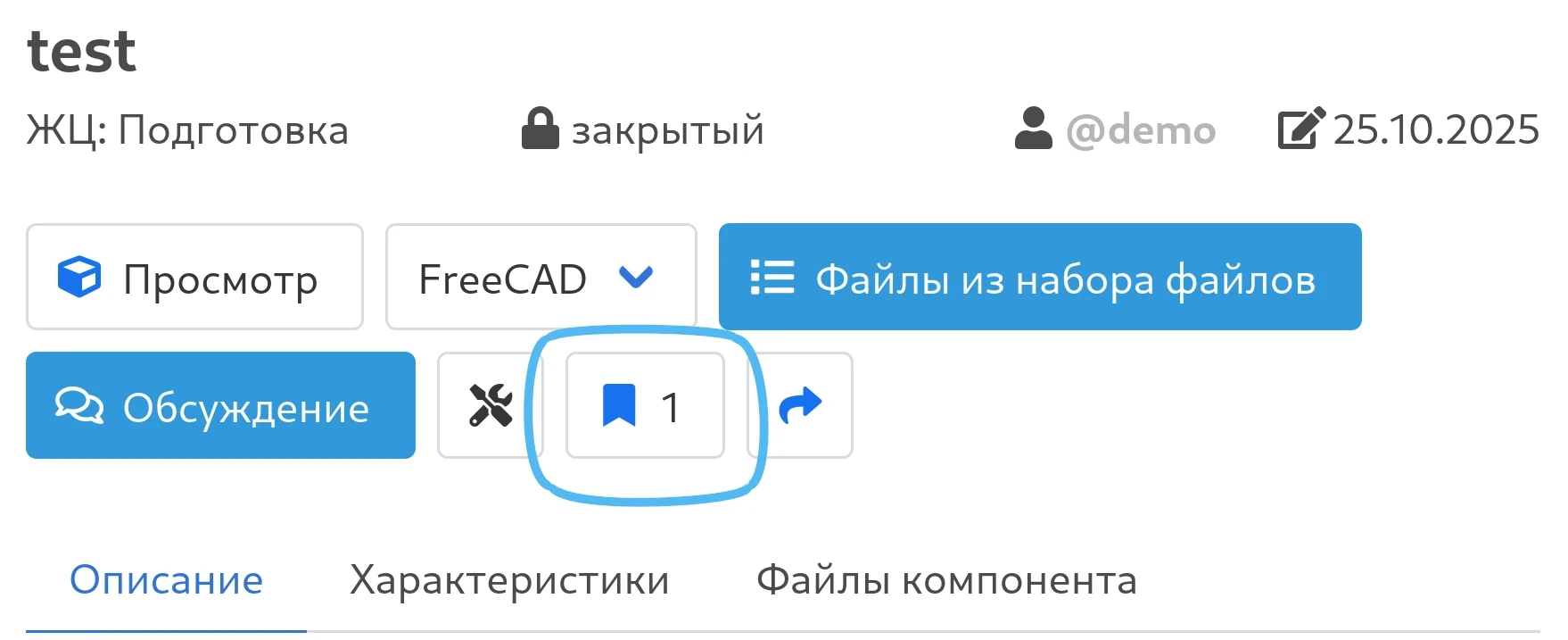

3. Нажмите значок закладки на странице компонента.
   Добавляет или убирает из закладок.

Примечание:

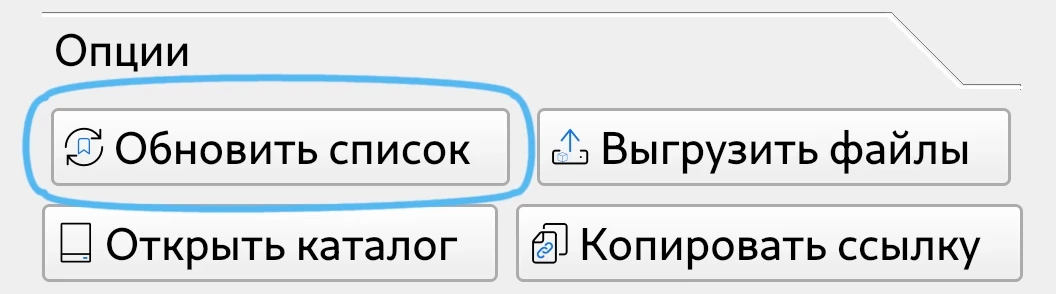

Новые закладки появятся после обновления списка.
Уже загруженные компоненты останутся в библиотеке, даже если убрать их из закладок.

Настройка доступа к компоненту

Новые компоненты по умолчанию закрытые (приватные). Чтобы открыть доступ:

1. Нажмите Копировать ссылку на компоненте.
2. Откройте ссылку в браузере.
3. В настройках компонента измените доступ на “публичный”.
4. Сохраните изменение.

Теперь компонент виден другим пользователям.

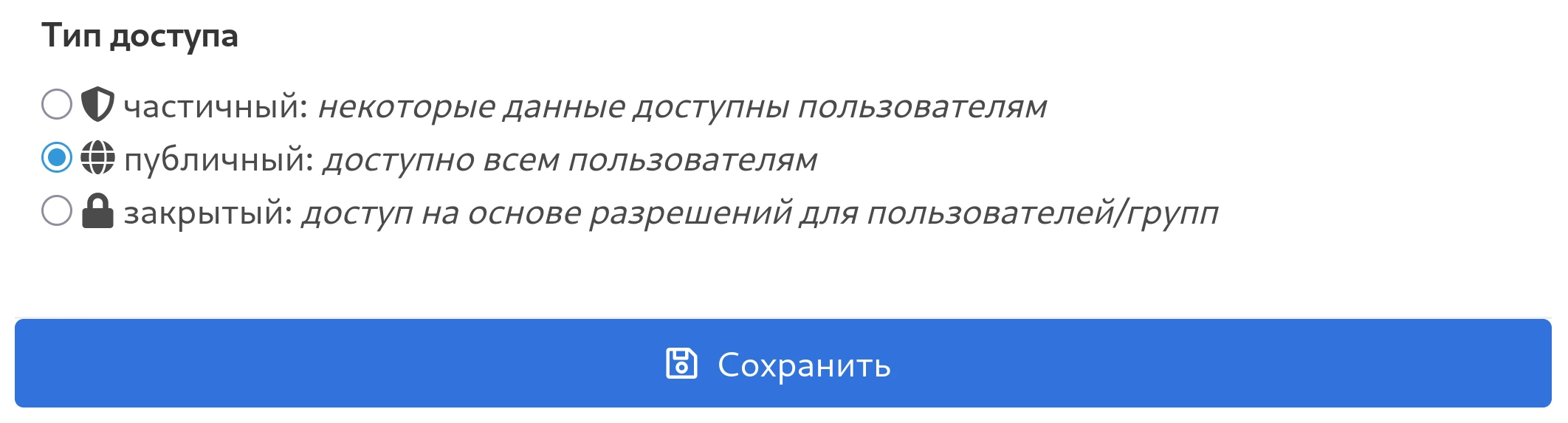

Выбор типа доступа на платформе CADBase
